HG 系列 滚珠式直线导轨

HIWIN直线导轨
产品种类型号齐全、现货供应
产品特点

产品规格说明

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

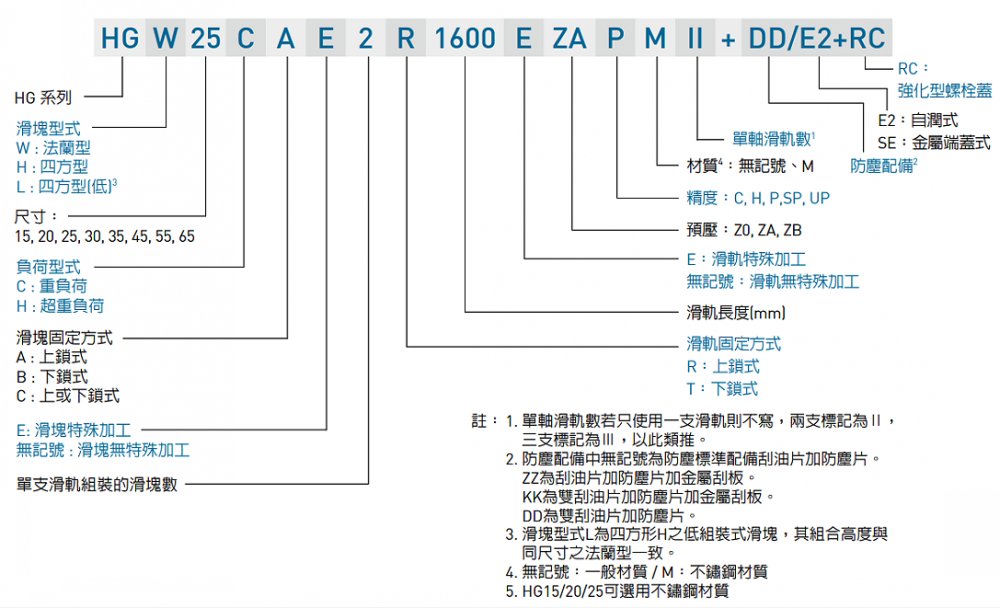

(1) 非互换性直线导轨产品型号



(2) 互换性直线导轨产品型号

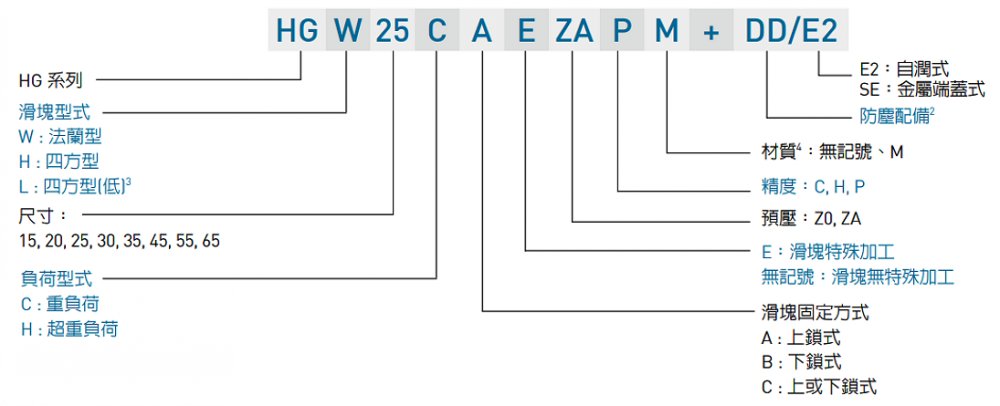

互换型滑块产品型号

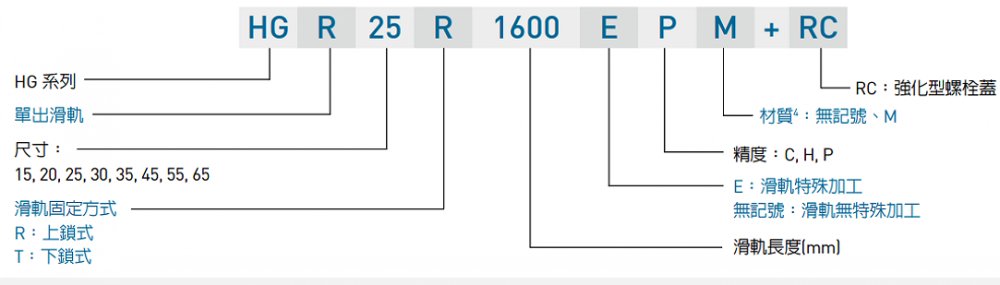

互换型滑轨产品型号
